| 参数类型 | 详细参数 | |
| 额定悬点载荷（t） | 5 | |
| 冲程（m） | 2.5 | |
| 冲次（次/min） | 0.5~6 | |
| 电机功率(KW) | 11 | |
| 减速机型号 | BWD4-35 | |
| 减速器额定输出扭矩(KN.m) | 2.2 | |
| 刹车方式 | 电磁刹车 | |
| 平衡方式 | 配重块平衡 | |
| 连接方式 | 钢丝绳/皮带 | |
| 水泥机座 | 有 | |
| 最大平衡重量（t） | 4.2 | |
| 设备自重（不含基础t） | 6.5 | |
| 外形 尺寸 （mm） | 长 | 21600 |
| 宽 | 1200 | |
| 高 | 5410 | |
-
工作原理
-
长环形齿条的工作原理为变频器控制变频电机直连减速器带动小齿轮旋转，小齿轮驱动长环形齿条运动，当运动到顶端和底端时，由于轨道导向作用使小齿轮横向运动实现换向，使齿条往复运动，从而带动皮带（钢丝绳）实现抽油/抽水采气工作。
-
主要结构

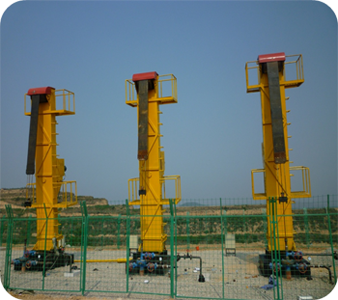

齿条抽油机机械结构如右图所示，主要组成部分：
>>传动系统（小齿轮、长环形齿条、减速器、轨道箱等）
>>平衡系统（平衡滑块、长环形齿条、平衡滚轮等）
>>悬挂系统（滚筒、皮带、滚筒罩、悬绳器等）
>>机身（槽钢及围板、窗口、梯子等）
>>机座（机身铰链，调节螺杆、机座铰链等）
-
